タイバーレス竪型射出成形機

VNTシリーズ

VNT-30R・VNT-70R SSH・VNT-100R/HS

全機種共通 3つのNo.1 菱屋精工の竪型射出成形機で生産性アップ！
VNT-100R/HS

低いテーブル位置

高さ約70cm

テーブル位置が足下から約70cmなので作業効率がUP!

小さい据付面積

幅：約1.58m 奥行：約2.72m

コンパクトサイズなので場所を選ばず設置ができます。

広い作業エリア

広いテーブル

タイバーレスにより型設計の自由度UP!ワイドな作業スペースを確保することにより効率UPを図れます。

竪型射出成形機 VNTシリーズ　製品紹介

21世紀を先駆する竪型射出成形機　The vertical type injection molding machine which will pioneer the 21st century

竪型射出成形機（VERTICAL SERIES）

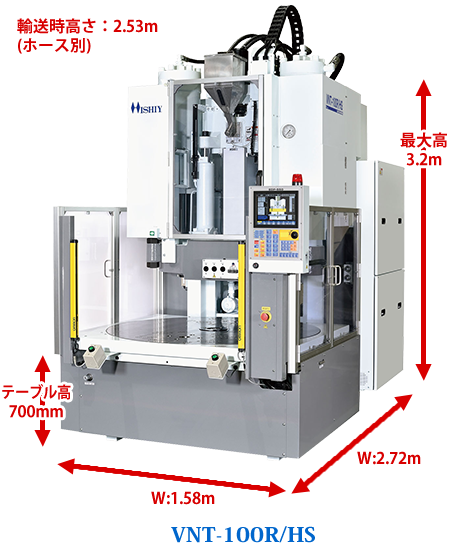

VNT-100R/HSの寸法

VNTシリーズ

竪型機約60年の歴史を踏まえた技術と実績で独創的なアイデアを盛り込んだ新シリーズです。
インサート・フープ成形の能率アップを実現するノータイバー方式竪型機登場。

VNTシリーズ　4つのポイント

  • ❶ 低いテーブルによる金型交換など、作業効率UP
  • ❷ タイバーレスにより、型設計の自由度UP
  • ❸ オペレーターの高所作業も無く安全
  • ❹ 広い空間と低いテーブルによりロボットとの連動が簡単

製品ラインナップ

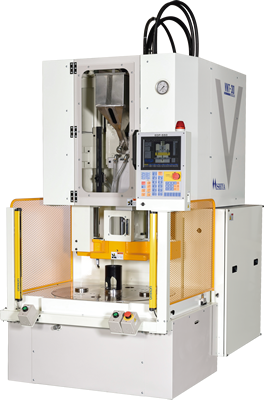

VNT-30R/SSH

VNT-30R_SSH
  • ・非常にコンパクトな竪型30tです、高さも低く設置面積も最小
  • ・ノンタイバー構造により3方向フリーで長物のインサートも簡単
  • ・ハイブリッドシステムにより省エネ効果も抜群
【機械寸法】（L×W×H）
シングル：1.64m×1.3m×2.65m
2-ステージ：1.95m×1.3m×2.65m

下記情報がPDFでダウンロードできます。

仕様表

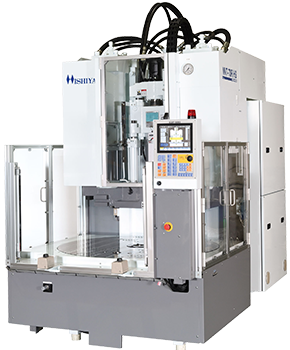

VNT-70R/HS

VNT-70R/HS
  • ・ロータリーテーブルの他にスライドテーブル・シングルテーブルも選べます。
  • ・ハイブリッドシステムにより省エネ効果も抜群
  • ・電動サーボテーブル仕様
【機械寸法】（L×W×H）
シングル：1.87m×1.53m×2.8m
2-ステージ：2.62m×1.55m×2.8m

下記情報がPDFでダウンロードできます。

仕様表

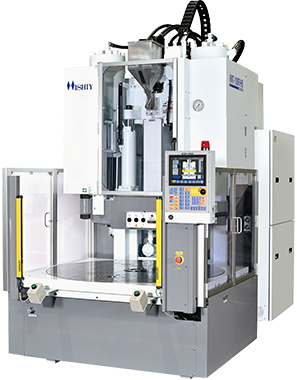

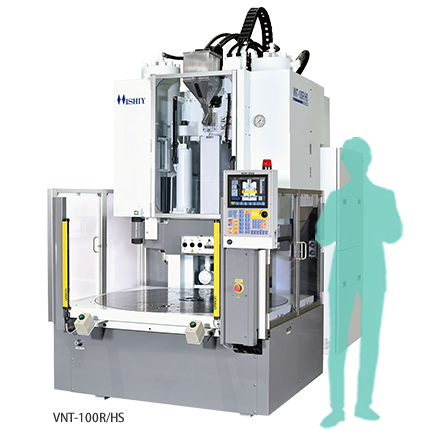

VNT-100R/HS

VNT-100R/HS
  • ・ノンタイバー竪型機最大級の100t
  • ・HSシリーズは、従来のハイブリッド機よりも20％消費電力削減（当社比）
  • ・作業者にやさしくを基本に改良された操作性
  • ・電動サーボテーブル仕様
【機械寸法】（L×W×H）
シングル：2.07m×1.6m×3.2m
2-ステージ：2.72m×1.6m×3.2m

下記情報がPDFでダウンロードできます。

仕様表

オプション・装備品

EDP-550N・EDP-550 カラー液晶コントローラー（全機種搭載）

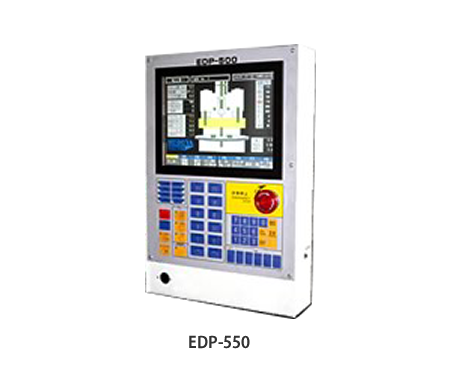

EDP-550
  • ・10.4インチTFT液晶ディスプレー
  • ・タッチパネル方式
  • ・全16画面表示
  • ・内部メモリーに100金型分記憶
  • ・英語、中国語への表示切替

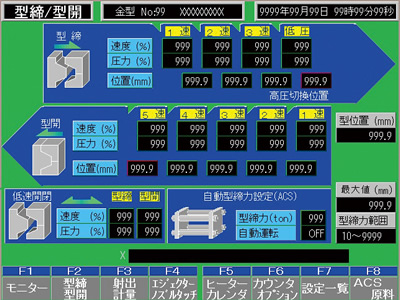

①型締/型開

型締/型開

型締3段階プラス低圧、および型開5段階の速度、圧力制御でよりスムーズな型開閉を実現。

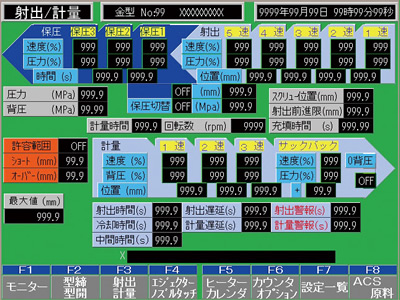

②射出/計量

射出/計量

5段階の射出速度制御、3段階の保圧制御、プラス計量速度および背圧も3段階に制御し（背圧3段階はオプション）、成形精度アップを実現。

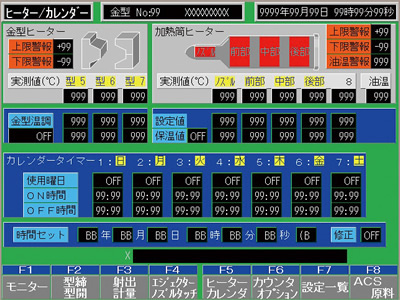

③ヒーター/カレンダー

ヒーター/カレンダー

週間カレンダータイマー装備、PID制御とSSR回路の採用で高精度な温度コントロールを実現。

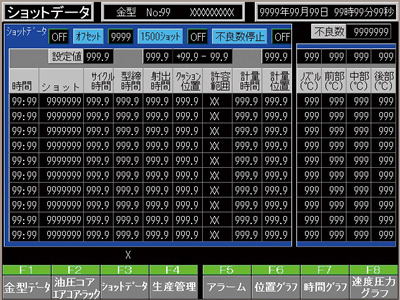

④ショットデータ

ショットデータ

1500ショット逆上って成形条件データをモニタリング可能。不良監視、品質管理がより確実に可能となりました。

装　備　品

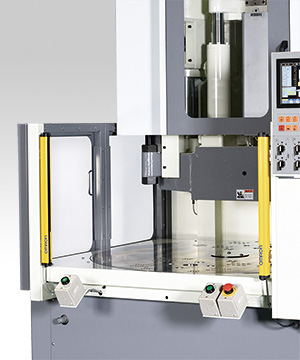

エリアセンサー

エリアセンサー

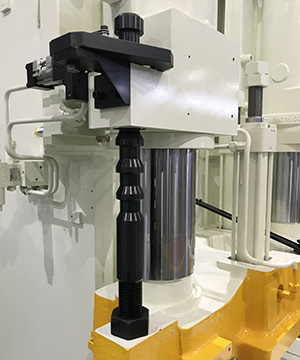

落下防止バー

落下防止バー

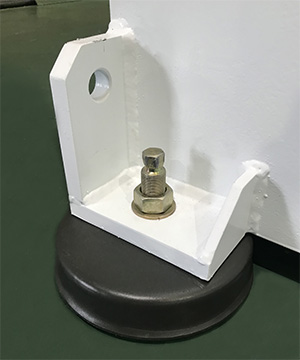

レベルパット

レベルパット

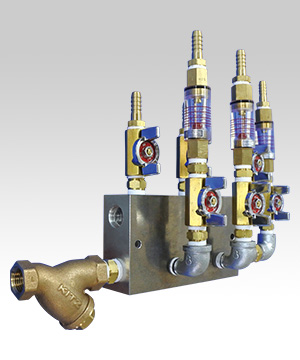

金型冷却ユニット

金型冷却ユニット

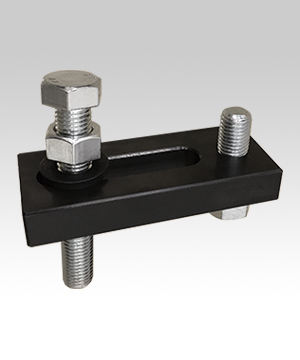

板クランプ

板クランプ

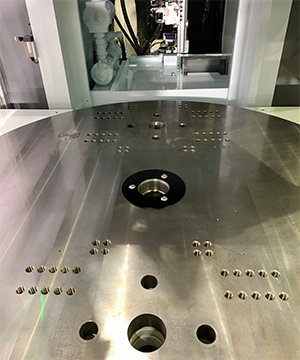

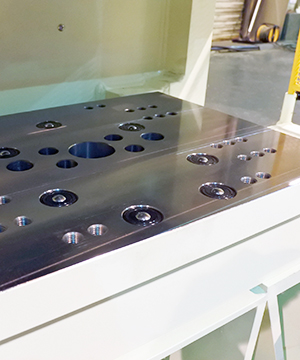

テーブルセンター穴（VNT）

テーブルセンター穴（VNT）

オプション

断熱板

断熱板

予備コンセント

予備コンセント

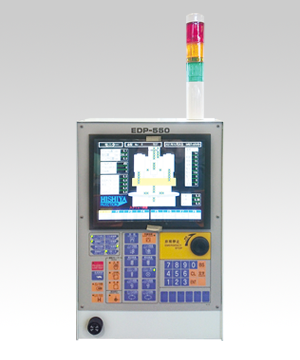

三色灯

三色灯

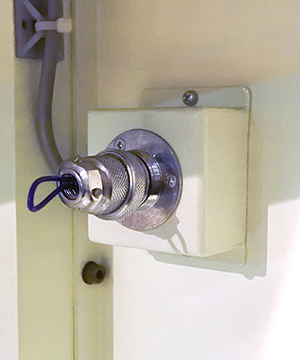

インターロック用メタコン

インターロック用メタコン

スプリング式ボールベアリング

スプリング式ボールベアリング
